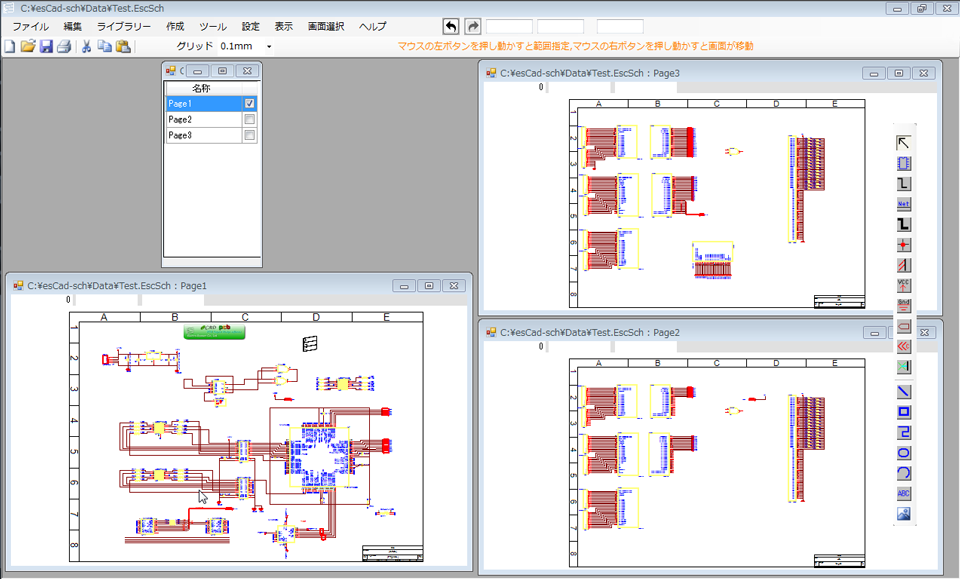

高性能 フリー ＣＡＤソフト

高機能・多機能版 回路図作成ＣＡＤ が 無料！

updated 2023-09-05 (Ver 1.690)

updated 2019-07-09

シンプルな操作性

最も一般的・標準的な回路図ＣＡＤである
OrCAD Capture（Cadence社製）にならった シンプルな操作性を配備しています。

テキストファイルからのライブラリ作成

テキストで書かれた「パッケージファイル」を読み込むことで、部品ライブラリを作成できます。

Altera社 および Xilinx社 の「パッケージファイル」に自動対応しています。

またユーザー様 独自仕様のテキストファイルでも、設定を行うことで部品ライブラリを作成できます。

ワンクリック配線開始

一般的なＣＡＤでは、配線モードにしてから実際の配線が可能になりますが、

esCAD sch では、配線が可能な場所にカーソルを移動し、モード選択をせず、左クリックで瞬時に配線が開始されます。

強力なバックアノテート機能

プリント基板パターン設計ＣＡＤ にて後から修正した際に、その修正情報を持ったバックアノテートファイルを用いて、部品群へのリファレンス付け（直し）ができます。

対応パターンＣＡＤは  esCAD-pcb（弊社ＣＡＤソフト）および "CADLUS"（ニソール社製）です。

データバックアップ機能

不測の事態で 本アプリケーションが強制終了してしまう場合でも、その直前に データセーブモードになり、その時点での基板作成データを保存することができます。強制終了後は 自動的に本アプリケーションの再起動がなされ、直前に保存したデータを読み込んで立ち上がります（以上は、次バージョンで搭載予定）。

また、定期的にデータをバックアップする機能も備えており、ＯＳ自体がシステムダウンしてしまった場合でも、データ復旧の時間を最小限に抑えられます。

検索（サーチ＆ジャンプ）機能

全てのプロパティ（リファレンス名や値など）のテキストを対象に、文字列の部分一致検索が行えます。

検索した結果がリストで表示され、項目を選択すると対象のパーツが拡大表示されます。

全ピン編集機能

部品ライブラリの編集の際、そのライブラリが持っている全てのピン情報を一覧（表）で表示できます。

その表にて、ピン番号、ピン名、信号種類（信号タイプ）などの修正が行える便利な機能です。

システム要件

Windows 10, Windows 8.1, Windows 7, Windows XP

64bit / 32bit 対応

要　Microsoft .NET Framework 4.0
